Receptor SSB/CW 7 Mhz

Autor: Willoh, LW3DYL

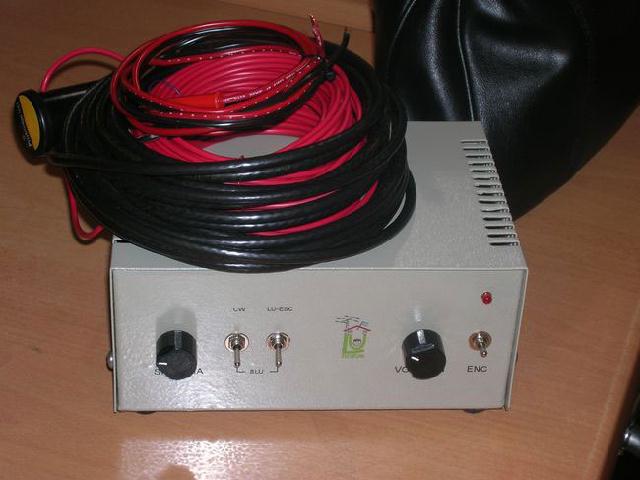

El Receptor LU-E7 fue desarrollado por Willoh, LW3DYL, especialmente para el Grupo LU-Escuelas, para de esta manera posibilitar, de una manera practica y económica, que el Grupo pueda realizar la donación del mismo a las Escuelas que se adhieran al Proyecto La Escuela Radioescucha.

Independientemente de esto, la construcción del mismo, a partir de sus Diagramas y Circuitos, están a disposición de todo aquel que desee experimentar su armado.

Videos del LU-E7

Recepción en CW

QSO de LU3FID y CX2DDP

Recepción en SSB

QSO de LU4DAM, LU4MAG, LU1VPD y ZP5HAP



Descargar:       LU-E7





COMENTARIOS DEL AUTOR:



RX LU-E7, SSB/CW para la Banda de 7 MHz

                        Este receptor tiene características especiales a saber: trabaja en la banda de 40 M , dado que a la hora en que abren las escuelas es la banda más favorecida por la propagación, desarrollándose la mayor cantidad de tráfico, y tiene un rango de sintonía limitado a la porción de CW o la parte baja de BLU, para que los chicos solamente escuchen radioaficionados y no se distraigan sintonizando otro tipo de emisiones. Es a su vez sencillo y económico, dado que es un receptor que el Grupo LU-Escuelas dona a la escuela visitada.

                        Vemos el diagrama de funcionamiento en bloques en la Figura 1. La señal de la antena entra a un filtro paso de banda, que selecciona las frecuencias cercanas a 7 - 7,1 MHz y rechaza el resto. Estas señales son amplificadas e ingresadas a un mezclador balanceado, que las heterodina con las señales del oscilador local, que trabaja entre 990 Kc y 900 Kc. La suma de ambas entra a un amplificador de FI de 8 MHz, luego a un filtro de cristales con un ancho de 2,7 KHz, que permite el paso de una banda lateral de audio solamente, que es luego amplificada y mezclada con otra señal de 8 MHz (como reinyección de portadora) para extraer el audio, que es a su vez amplificado y enviado al parlante.

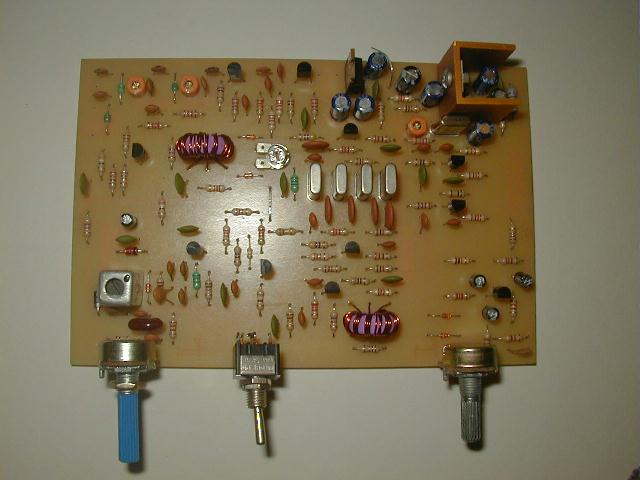

                        En la figura 2 tenemos el diagrama esquemático en detalle. La señal de la antena ingresa a un filtro hecho con inductancias moldeadas tipo choque. La entrada de baja impedancia está formada con dos inductancias en serie, la segunda inductancia (ya con alta impedancia) entra al gate de un FET tipo BF245, que amplifica las señales ya filtradas unos 15 dB y son enviadas, por medio de un adaptador de impedancias con un BC548 a la entrada de un mezclador balanceado hecho con un toroide cualquiera de fuente de PC o de lámpara bajo consumo.

                        El oscilador de frecuencia variable está hecho en torno a un transformador de FI  de 455 KHz de una radio en desuso, al que se le extrajo el capacitor de sintonía que traen por debajo. Con este truco se puede utilizar estos transformadores para hacer osciladores estables hasta casi 1,6 MHz. El oscilador es del tipo Clapp hecho con un FET tipo BF245, lo que lo hace muy estable. Luego del FET hay un pequeño amplificador y el excitador del mezclador, ambos con BC548.

Con respecto al oscilador es necesario hacer una aclaración: los osciladores de baja frecuencia hechos con transformadores de FI son muy estables y sencillos, pero tienen el inconveniente de generar “birdies” (pajaritos) en algunas zonas del dial. El birdie es un sonoro silbido que se produce porque el receptor está sintonizando una armónica del propio oscilador, por eso se utilizan osciladores de frecuencia más alta, pero son menos estables. En este caso, el birdie cae entre 7,120 y 7,140 KHz, fuera del rango de sintonía del receptor, pudiendo mantener la sencillez del oscilador a transformador de FI.

La sintonía del oscilador se hace con un diodo común tipo 1N4007 usado como varicap. El rango de sintonía es limitado, cubriendo unos 40 o 50 KHz con el potenciómetro. Tiene una llave (CW - BLU) que agrega un pequeño capacitor fijo para mover el rango de sintonía, pudiendo entonces sintonizar la parte de telegrafía (7,000 a 7,050 MHz) o la parte baja de BLU (7,050 a 7,100 MHz). Lógicamente, dependiendo del transformador a utilizar puede ser necesario retocar el valor de los capacitares asociados a la sintonía. Puede utilizarse, en vez del varicap un capacitor variable.

                        La salida del mezclador balanceado ingresa a un amplificador de FI con un BC548, y de allí pasa a un filtro de cristales de 8 MHz. Este filtro deja pasar una porción muy pequeña, menos de 3 Kcs de señal, solamente la información de audio, eliminando todo el resto. Esta es amplificada nuevamente y enviada a un detector de producto, que la mezcla con una portadora "artificial" (recordemos que la portadora fue eliminada en el transmisor) y así se recupera la señal de audio, que es amplificada por un BC548 y un amplificador de audio tipo TDA2002, que excita un parlante.

                        La figura 3 nos muestra la pendiente del filtro a cristal y dónde tiene que estar ubicada la frecuencia del oscilador de batido. Esta la podemos ajustar a oído, sintonizando una estación y regulando el trimmer de 60 pF que está en serie con el cristal de 8 MHz. Si lo giramos todo a un lado se va a escuchar la voz muy apagada, sin agudos. Si lo giramos completamente para el otro, la voz se hará completamente aguda e ininteligible. Debemos combinar el mando de sintonía con el trimmer de 60pF hasta lograr una audición normal.

                        El ajuste del filtro de entrada puede hacerse a oído, sintonizando alguna estación y girando los dos trimmers de 60pF a máxima salida de audio, o de lo contrario, si se posee instrumental, inyectar una señal de 7,050 MHz y buscar con una sonda o voltímetro de RF en el emisor del BC548 que está después del FET la máxima salida a esa frecuencia.

LISTA DE MATERIALES:

2_        BF 245                            9_        BC548                             1_        TDA 2002

1_        1N4007                           1_        Zener 4V7                       5_        1N4148

2_        Ind. 1mHy                      1_        Induct. 2,2 uHy              1_        Ind. 4,7 uHy

1_        Ind.  10 uHy                   5_        Cristales 8 MHz             1_        Trafo FI 455 KHz

3_        Trimmers 60 pF            2_        Toroides fuente PC      1_        TIP 31 C

1_        preset 100 ohm            1_        potenc. 100K lin            1_        llave palanca

1_        pote 5K log                   1_        parlante                           1_        plaqueta 10 x 15

Capacitores:

5_        10 uF x 16V                4_        100 uF x 16 V             26_      0,1uF cer (104)

1_        0,01uF (103)               1_        0,0047uF (472)             1_        0,001uF (102)

4_        330pF (331)                2_        180 pF                            5_        150 pF

1_        100 pF                         1_        56 pF                              1_        27 pF

1_        18 pF                           2_        4,7 pF

Resistencias:

5_        1 ohm                          1_        2,2 ohm                       10_      1 ohm

3_        39 ohm                        8_        120 ohm                      10_      220 ohm

4_        470 ohm                      7_        1 K                                 6_      2K2

3_        3K3                               4_        4K7                               1_      10K

1_        27K                              1_        47K                                5_      100K

1_        390K
